TEKNOLOGI TOUCHSCREEN

Cara Kerja Teknologi Touchscreen

Indah dipandang, simpel dan bereaksi ketika Anda sentuh sedikit saja, apakah itu? Jika itu adalah sebuah perangkat komputer atau mobile phone, maka jawaban yang paling tepat adalah sebuah layar touchscreen. Teknologi ini memang bukan barang baru karena sudah tercipta sejak 1971 dan sudah luas digunakan pada era 90-an, namun teknologinya pun terus-menerus berkembang dan masih sangat menarik untuk dipelajari lebih lanjut.Apa Saja Teknologi Touchscreen?

Teknologi touchscreen terus berkembang dari waktu ke waktu. Jika dulu teknologi ini dipatenkan oleh pihak-pihak tertentu, pada sekitar tahun 1980-an hak paten tersebut telah berakhir dan teknologi ini menjadi milik umum yang bebas dikembangkan. Maka dari itu, teknologi ini cukup banyak berkembang untuk memenuhi berbagai kebutuhan.Saat ini touchscreen tidak hanya digunakan pada perangkat komputer saja. Mobil, motor, telepon genggam, PDA, konsol game, mesin-mesin berat, pesawat terbang, dan banyak lagi perangkat yang dilengkapi oleh touchscreen saat ini.Bagaimana Sebuah Layar Touchscreen Bekerja?Cara kerja layar touchscreen sebenarnya sangat simpel, namun juga cukup berbobot.

 Sebuah layar touchscreen yang paling sederhana terdiri dari tiga buah komponen utama dalam bekerja. Komponen tersebut adalah sebagai berikut:

1. Touch Sensor

Touch sensor merupakan sebuah lapisan penerima input dari luar monitor. Input dari touchscreen adalah sebuah sentuhan, maka dari itu sensornya juga merupakan sensor sentuh. Biasanya sensor sentuh berupa sebuah panel terbuat dari kaca yang permukaannya sangat responsif jika disentuh. Touch sensor ini diletakkan di permukaan paling depan dari sebuah layar touchscreen, dengan demikian area yang responsif terhadap sentuhan menutupi area pandang dari layar monitor. Maka dari itu ketika Anda menyentuh permukaan layar monitornya, input juga telah diberikan oleh Anda. Teknologi touch sensor yang kini banyak digunakan terdiri dari tiga macam yaitu :

  A. Resistive Screen
Sistem resistif layarnya dilapisi oleh lapisan tipis berwarna metalik yang bersifat konduktif dan resistif terhadap sinyal-sinyal listrik. Maksud dari lapisan yang bersifat konduktif adalah lapisan yang bersifat mudah menghantarkan sinyal listrik, sedangkan lapisan resistif adalah lapisan yang menahan arus listrik.
Kedua lapisan ini dipisahkan oleh sebuah bintik-bintik transparan pemisah, sehingga lapisan ini pasti terpisah satu sama lain dalam keadaan normal. Pada lapisan konduktif tersebut juga mengalir arus listrik yang bertugas sebagai arus referensi.

Ketika terjadi sentuhan kedua lapisan ini akan dipaksa untuk saling berkontak langsung secara fisik. Karena adanya kontak antara lapisan konduktif dan resistif maka akan terjadi gangguan pada arus listrik referensi tersebut.
Efek dari gangguan ini pada lapisan konduktif adalah akan terjadi perubahan arus-arus listriknya sebagai reaksi dari sebuah kejadian sentuhan. Perubahan nilai arus referensi ini kemudian dilaporkan ke controllernya untuk di proses lebih lanjut lagi.
Informasi sentuhan tadi diolah secara matematis oleh controller sehingga menghasilkan sebuah koordinat dan posisi yang akurat dari sentuhan tersebut. Kemudian informasi diintegrasikan dengan program lain sehingga menjadi aplikasi yang mudah digunakan.
Layar dengan teknologi ini memiliki tingkat kejernihan gambar sebesar 75% saja, sehingga monitor akan tampak kurang jernih. Touch sensor jenis ini sangat rentan dan lemah terhadap sentuhan benda-benda yang agak tajam.
Teknologi ini tidak akan terpengaruh oleh elemen-elemen lain di luar seperti misalnya debu atau air, namun akan merespon semua sentuhan yang mengenainya, baik itu menggunakan jari tangan langsung maupun menggunakan benda lain seperti stylus.

Definisi sederhananya:
Layar yang cara kerjanya harus ditekan, dapat menggunakan jari atau benda apapun yg ditekankan di layar. Kelemahan untuk layar ini adalah jika diletakkan dikantong (terutama kantong celana), bisa tertekan-tekan dan mengakibatkan layar jadi gampang rusak karena sering tertekan.

   B. Capacitive Screen
Sistem kapasitif memiliki sebuah lapisan pembungkus yang merupakan kunci dari cara kerjanya, yaitu pembungkus yang bersifat capasitive pada seluruh permukaannya. Panel touchscreen ini dilengkapi dengan sebuah lapisan pembungkus berbahan indium tinoxide yang dapat meneruskan arus listrik secara kontiniu untuk kemudian ditujukan ke sensornya.

Lapisan ini dapat memanfaatkan sifat capacitive dari tangan atau tubuh manusia, maka dari itu lapisan ini dipekerjakan sebagai sensor sentuhan dalam touchscreen jenis ini. Ketika lapisan berada dalam status normal (tanpa ada sentuhan tangan), sensor akan mengingat sebuah nilai arus listrik yang dijadikan referensi.
Ketika jari tangan Anda menyentuh permukaan lapisan ini, maka nilai referensi tersebut berubah karena ada arus-arus listrik yang berubah yang masuk ke sensor. Informasi dari kejadian ini yang berupa arus listrik akan diterima oleh sensor yang akan diteruskan ke sebuah controller. Proses kalkulasi posisi akan dimulai di sini.
Kalkulasi ini menggunakan posisi dari ke empat titik sudur pada panel touchscreen sebagai referensinya. Ketika hasil perhitungannya didapat, maka koordinat dan posisi dari sentuhan tadi dapat di ketahui dengan baik. Akhirnya informasi dari posisi tersebut akan diintegrasikan dengan program lain untuk menjalankan sebuah aplikasi.
Capasitive touchscreen baru dapat bekerja jika sentuhan-sentuhan yang ditujukan kepadanya berasal dari benda yang bersifat konduktif seperti misalnya jari. Tampilan layarnya memiliki kejernihan hingga sekitar 90%.

Definisi sederhananya:
Layar ini tidak terpengaruh terhadap tekanan jadi untuk menggunakannya harus dengan sentuhan jari, tidak dapat menggunakan benda lain (kuku, stylus, dsb). Karena layar ini bekerja dengan memanfaatkan muatan listrik yang ada ditubuh kita. Layar sentuh model kapasitif ini hampir tidak memiliki kelemahan yang berarti, karena layar ini adalah pengembangan terbaru untuk menggantikan layar resistif.

   C. Surface Acoustic Wave System

Teknologi touchscreen ini memanfaatkan gelombang ultrasonik untuk mendeteksi kejadian di permukaan layarnya. Di dalam monitor touchscreen ini terdapat dua tranduser, pengirim dan penerima sinyal ultrasonik.
Selain itu dilengkapi juga dengan sebuah reflektor yang berfungsi sebagai pencegah agar gelombang ultrasonic tetap berada pada area layar monitor.
Kedua tranduser ini dipasang dalam keempat sisi, dua vertikal dan dua horizontal. Ketika panel touchscreen-nya tersentuh, ada bagian dari gelombang tersebut yang diserap oleh sentuhan tersebut, misalnya terhalang oleh tangan, stylus, tuts, dan banyak lagi. Sentuhan tadi telah membuat perubahan dalam bentuk gelombang yang dipancarkan.

Perubahan gelombang ultrasonik yang terjadi kemudian diterima oleh receiver dan diterjemahkan ke dalam bentuk pulsa-pulsa listrik. Selanjutnya informasi sentuhan tadi berubah menjadi sebentuk data yang akan di teruskan ke controller untuk diproses lebih lanjut.
Data yang dihasilkan dari sentuhan ini tentunya adalah data mengenai posisi tangan Anda yang menyentuh sinyal ultrasonik tersebut. Jika ini dilakukan secara kontinyu dan terdapat banyak sekali sensor gelombang ultrasonic pada media yang disentuhnya, maka jadilah sebuah perangkat touchscreen yang dapat Anda gunakan.
Teknologi ini tidak menggunakan bahan pelapis metalik melainkan sebuah lapisan kaca, maka tampilan dari layar touchscreen jenis ini mampu meneruskan cahaya hingga 90 persen, sehingga lebih jernih dan terang dibandingkan dengan Resistive touchscreen.
Tanpa adanya lapisan sensor juga membuat touchscreen jenis ini menjadi lebih kuat dan tahan lama karena tidak akan ada lapisan yang dapat rusak ketika di sentuh, ketika terkena air, minyak, debu, dan banyak lagi.
Kelemahannya kinerja dari touchscreen ini dapat diganggu oleh elemen-elemen seperti debu, air, dan benda-benda padat lainnya. Sedikit saja terdapat debu atau benda lain yang menempel di atasnya maka touchsreen dapat mendeteksinya sebagai suatu sentuhan.

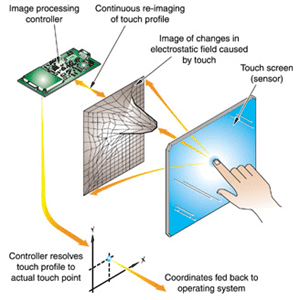

Dari ketiga jenis touch sensor di atas kesemua jenis sensor ini memiliki cara kerja yang sama, yaitu menangkap perubahan arus dan sinyal-sinyal listrik yang ada pada sensor tersebut, merekamnya dan mengubahnya menjadi titik-titik koordinat yang berada di atas layar, sehingga posisi tepat dari sebuah sentuhan dapat langsung diketahui dengan benar.

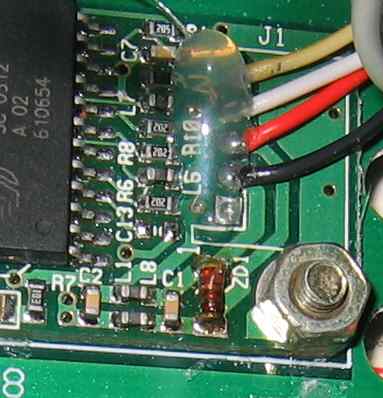

2. Controller

Controller merupakan sebuah perangkat yang digunakan untuk menghubungkan antara sensor dengan perangkat komputer yang akan memproses sentuhansentuhan tersebut. Ketika sensor-sensor merekam sebuah even sentuhan, maka data yang dimilikinya diteruskan ke sebuah controller. Controller tersebut kemudian akan melakukan penerjemahan informasi dari sensor-sensor tersebut menjadi informasi yang dimengerti oleh prosessor komputer. Setelah informasi masuk dan diproses oleh processor, maka hasil akhirnya akan dikeluarkan lagi ke monitor untuk ditampilkan. Kembali controller bertugas untuk menterjemahkan informasi dari processor untuk diubah menjadi sebentuk gambar yang ditampilkan di atas layar monitor.

3. Software driver

Software driver merupakan sebuah software pengatur yang diinstal pada perangkat komputer atau PC Anda yang tugasnya adalah untuk mengatur agar perangkat touchscreen dan komputer dapat bekerja sama untuk digunakan dalam berbagai macam keperluan. Software driver akan mengatur operating system dari perangkat komputer bagaimana caranya menangani even-even sentuhan yang berasal dari sensor-sensor di atas layar touchscreen. Kebanyakan dari driver touchscreen saat ini sudah menggunakan driver yang hampir sama dengan driver sebuah mouse. Hal ini akan membuat sebuah even sentuhan pada satu titik di layar monitor seperti sebuah even klik pada mouse di posisi yang sama. Dengan menggunakan driver dari perangkat mouse, maka para developer program tidak perlu pusing-pusing lagi memikirkan bagaimana programnya dapat berinteraksi dengan sebuah touchscreen.Jika Anda ingin merasakan layar touchscreen namun tidak punya PDA atau TabletPC, pergilah ke mall-mall atau ke kumpulan mesin ATM. Di sana Anda akan menemukan sebuah aplikasi touchscreen yang sangat tepat. Penunjuk direktori atau iklan promosi di mall tersebut sudah bisa Anda akses dengan menyentuhkan jari Anda di sebuah layar besar. Atau jika Anda hanya ingin mentransfer uang tanpa mengambil uang cash, saat ini banyak tersedia mesin ATM dengan touchscreen. Semua itu tentu bertujuan untuk memudahkan Anda berinteraksi dengan komputer, sehingga informasi yang ingin dicari dapat cepat tersampaikan.

      Contoh video perancangan touch screen pada net book :



Adapun pengembangan dari touch screen adalah Multi touch screen

Multi layar sentuh adalah pengembangan dari teknologi layar sentuh yang sudah ada. Dari arti kata “multi” yang berarti banyak, sudah terlihat bahwa keunggulan layar sentuh ini dapat disentuh oleh lebih dari satu jari. Layar multi sentuh ini mampu disentuh oleh puluhan jari dari orang yang berbeda-beda secara
 bersamaan.

Layar multi sentuh ini dapat digunakan untuk membesarkan, mengecilkan, mengubah posisi, dan memindahkan posisi objek pada layar monitor seperti foto atau games.
